2475接线图（正反转加调速）

2475接线图（正反转加调速）

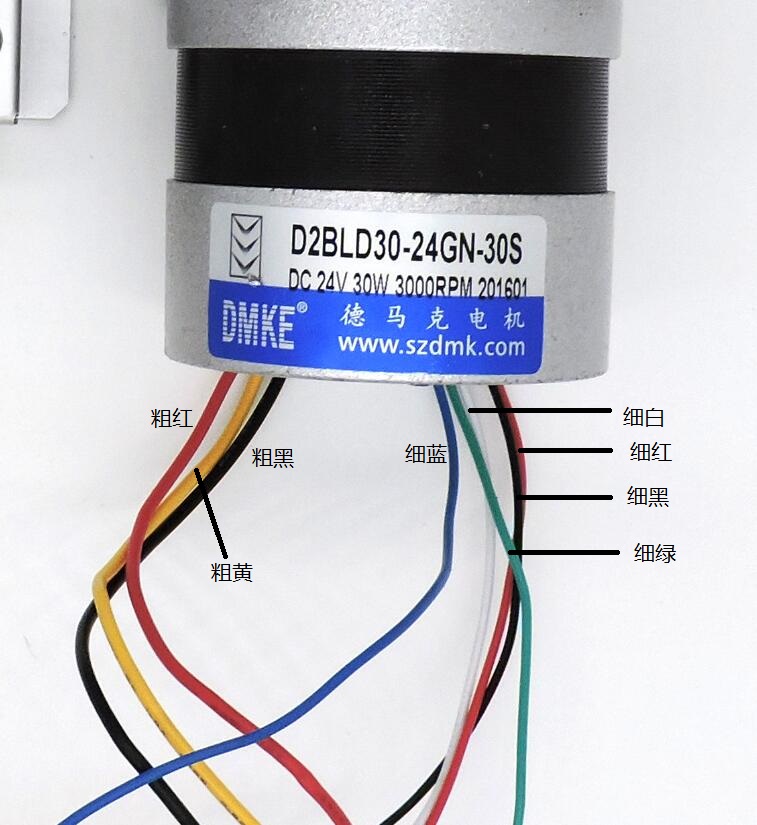

一、首先辨识清楚直流无刷电机上的线：

如上图，直流无刷电机一共有八根线

   三根是粗的，五根是细的分别为：

    粗红                 细蓝

   粗黄 (粗白)       细白（细黄）

   粗黑                 细红

                               细黑

                               细绿

 分清楚以上的八根线，就方便我们把对应的线连接到驱动器上

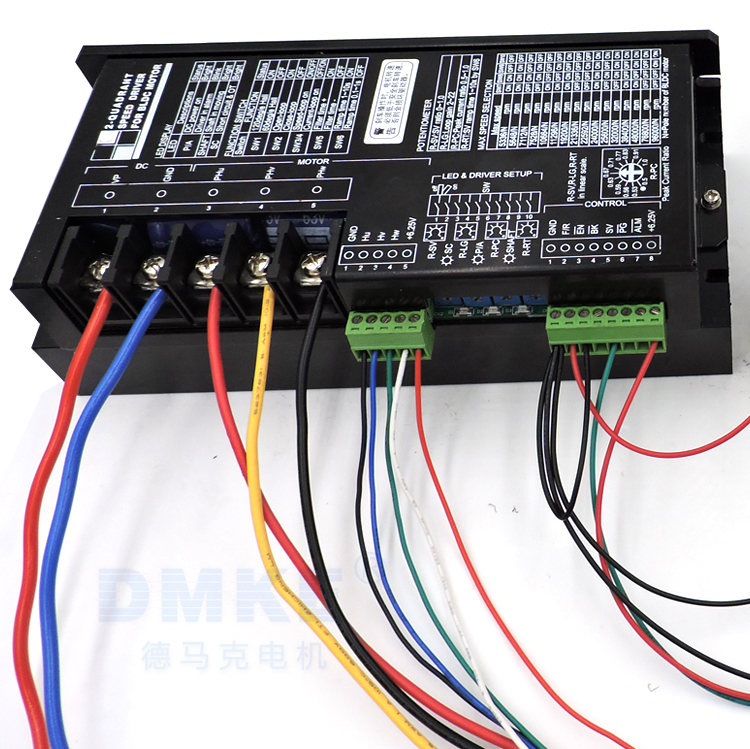

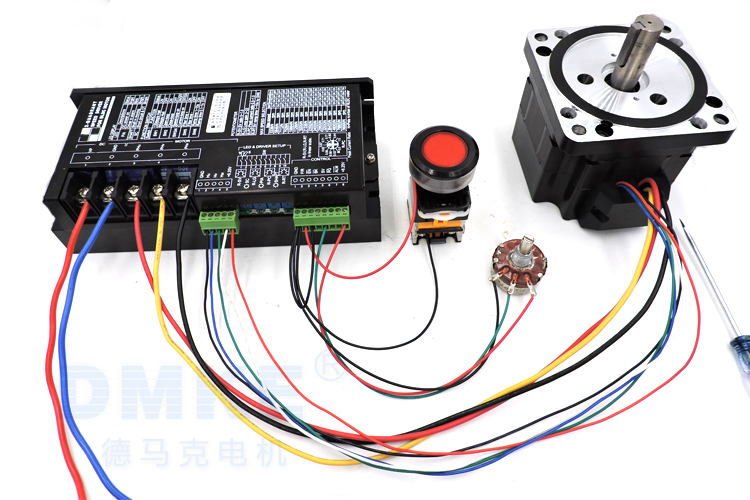

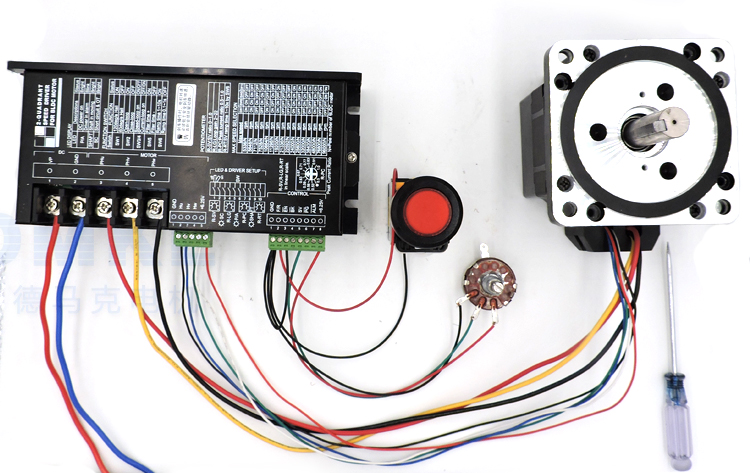

二、2745驱动器接线图（正反转加调速）俯视图：

如上两图所示：

驱动器上从左到右的接线为：（请对应驱动器上的接线口附近的符号来看）

1 、 VP         接 电源正极（最粗红线）

2、  GND      接  电源负极（最粗蓝线）

3、  PHU       接  电机的粗红线

4、  PHV       接 电机的粗黄线

5 、 PHW      接 电机的粗黑线

6、  GND    接 电机的细黑线

7、  HU        接 电机的细蓝线

8、  HV        接 电机的细绿线

9、  HW      接 电机的细白线

10、+0.25v     接 电机的细红线

11、GND   另用一条线接 EN 和 调速开关的黑线（0v）和启动开关黑线

12、F/R   接启动开关的红线

13、EN   接GND

14、BK  不接线

15、SV  接 开关的绿线（信号线）

16、PG 不接线

17、ALM  不接线

18、+0.25v  接 开关的红线（5v）
