BLD-750A接线图

BLD-750A接线图

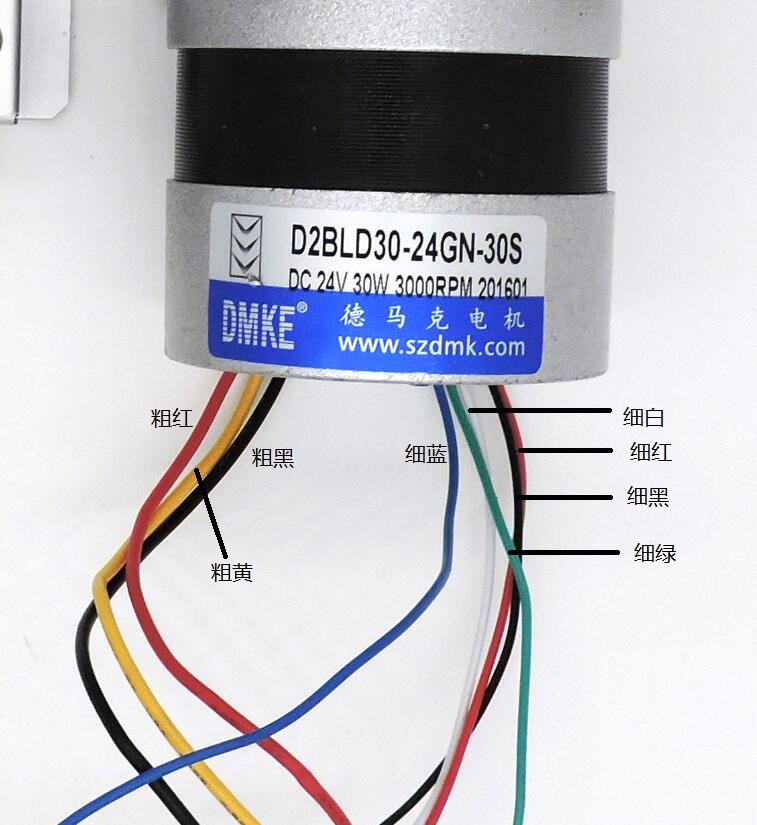

一、首先辨识清楚直流无刷电机上的线：

如上图，直流无刷电机一共有八根线

   三根是粗的，五根是细的分别为：

    粗红                 细蓝

   粗黄 (粗白)       细白（细黄）

   粗黑                 细红

                               细黑

                               细绿

 分清楚以上的八根线，就方便我们把对应的线连接到驱动器上

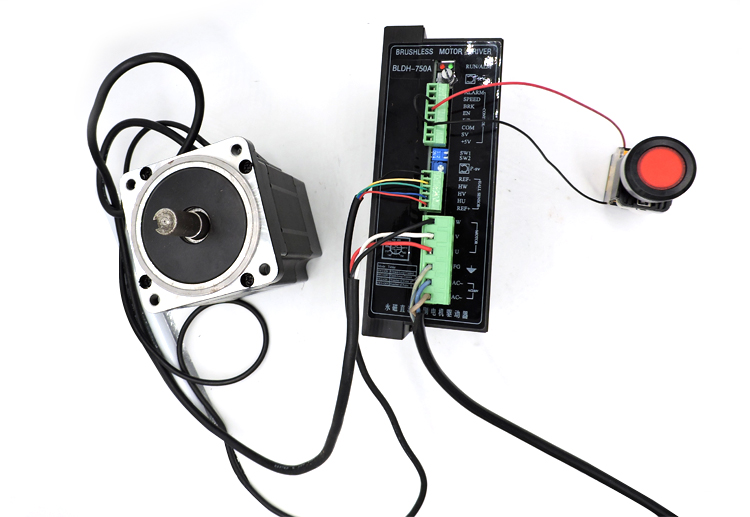

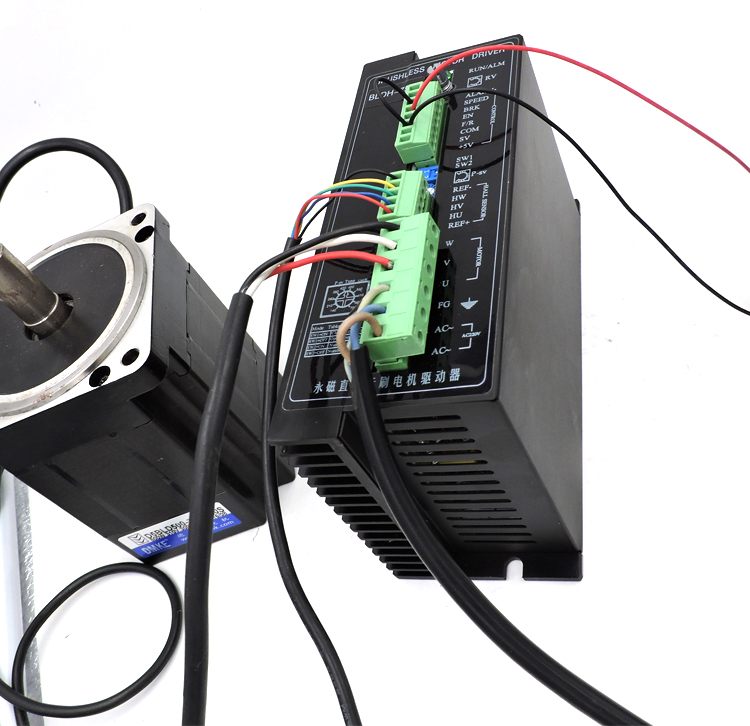

二、BLD-750A驱动器（缓停缓启）接线图俯视图：

如上两图所示：

驱动器上从下到上的接线为：（请对应驱动器上的接线口附近的符号来看）

1 、 AC1     接 220V电源

2、  AC2     接 220V电源

3、  FG       接地线

3、 U        接  电机的粗红线

4、  V        接 电机的粗白线

5 、W        接 电机的粗黑线

6、REF+    接 电机的细红线

7、HU     接 电机的细蓝线

8、HV      接 电机的细绿线

9、HW     接 电机的细黄线

10、REF-  接 电机的细黑线

11、+5v  不接线，留空白

12、SV  不接线，留空白

13、COM 接 BRk 和 开关黑线

14、F/R  不接线，留空白

15、EN  接 开关红线

16、BRK  接 COM

17、SPEED  不接线，留空白

18、ALM  不接线，留空白
