BLD-120A接线图（缓停缓启接法）

BLD-120A接线图（缓停缓启接法）

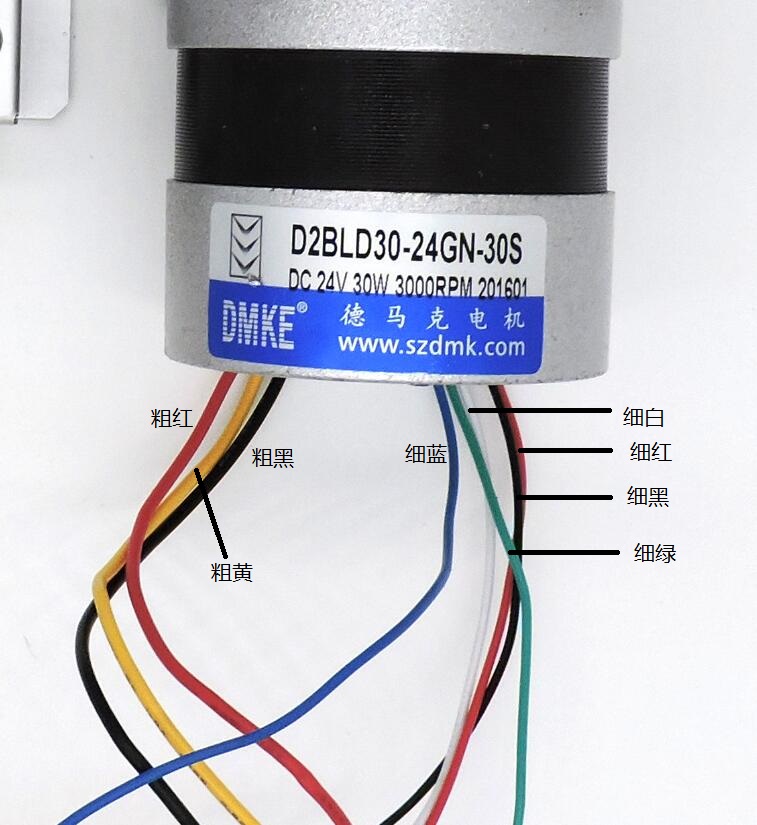

一、首先辨识清楚直流无刷电机上的线：

如上图，直流无刷电机一共有八根线

   三根是粗的，五根是细的分别为：

    粗红      细蓝

   粗黄      细白

   粗黑      细红

                   细黑

                   细绿

 分清楚以上的八根线，就方便我们把对应的线连接到驱动器上

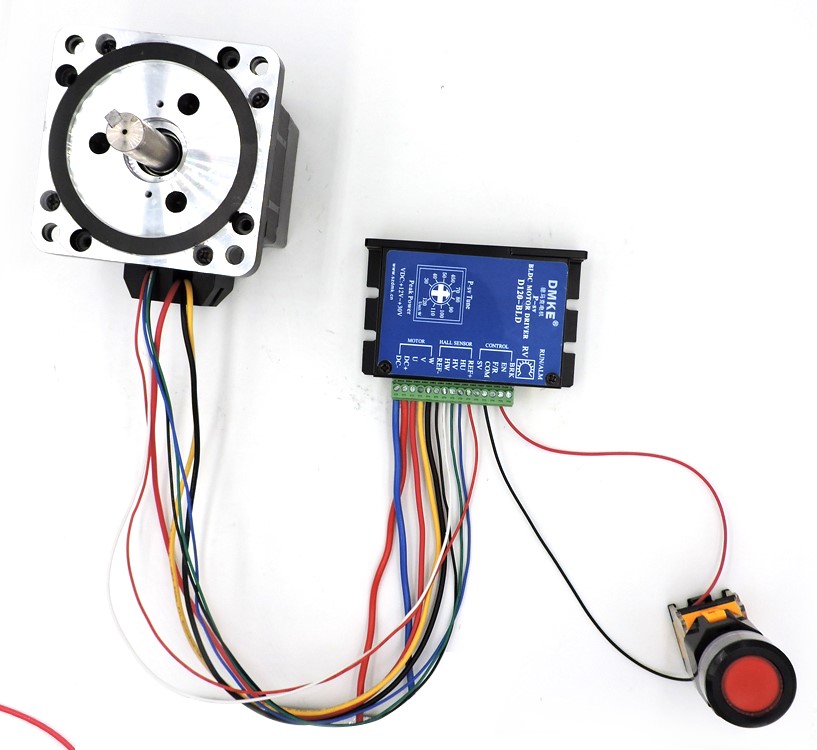

二、驱动器接线图（缓停缓启接线图）俯视图：

如上两图所示：

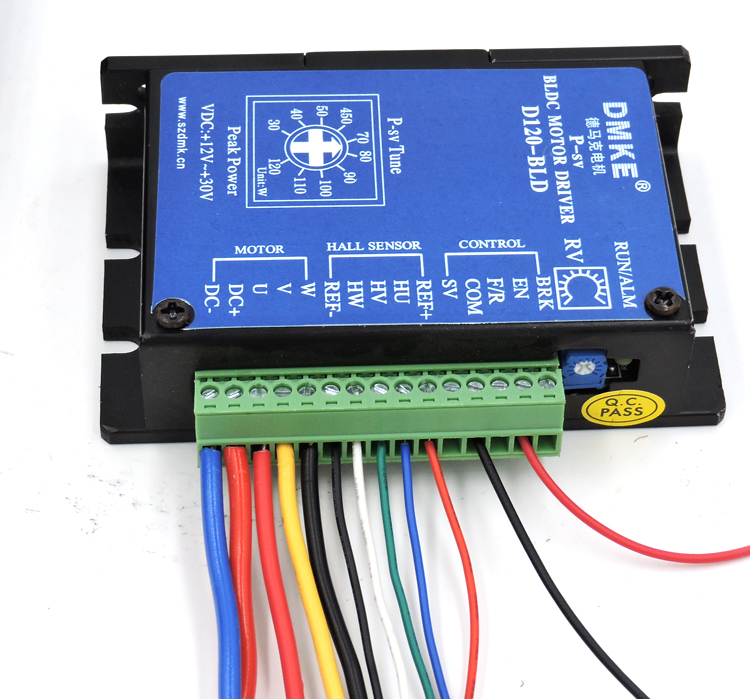

驱动器上从左到右的接线为：（请对应驱动器上的接线口附近的符号来看）

1、DC+   接 电源正极 （最粗的红线）

2、DC-    接 电源负极 （最粗的蓝线）

3、U       接 电机的粗红线

4、v        接  电机的粗黄线

5、W      接  电机的粗黑线

6、REF-    接 电机的细黑线

7、HW    接 电机的细白线

8、HV     接 电机的细绿线

9、HU    接 电机的细蓝线

10、REF+    电机的细红线

11、SV    不接线，留空白

12、COM   接 开关的黑线

13、F\R   不接线，留空白

14、EN     接 开关的红线

15、BRK    不接线，留空白

如果您对以上的接线图还有疑问，欢迎联系我们：

QQ号码：2851522858
