130#交流伺服
交流伺服电机与相应伺服驱动器装置配套构成的伺服系统，可广泛应用于机床、纺织、塑胶、印染、印刷、建材、包装、木工等领域电机由定子、转子、高精度反馈元件（如：光电编码器、旋转变压器等）组成。采用高性能稀土永磁材料形成气隙磁场，采用无机壳定子铁芯，温度梯度大，散热效率高，具有如下特点：
*结构紧凑、功率密度高、体积小；转动惯量小，晌应速度快
*超高内禀矫顽力稀土永磁材料；抗去磁能力强
*低速转矩脉动小；平衡精度高，高速运行平稳；噪音低、振动小峰值转矩达到额定转矩200%，300%
*电机种类多样（1050~4700W，DC24~72V，AC220V-380V带制动器、油封等）
*高速运行转速可高达3000rpm
有关直流伺服电机电压，功率，转速，编码器更换，配减速箱等性能问题，或电机定制开发，驱动器定制开发，请来电咨询：13928804016凌工（微信号同步）

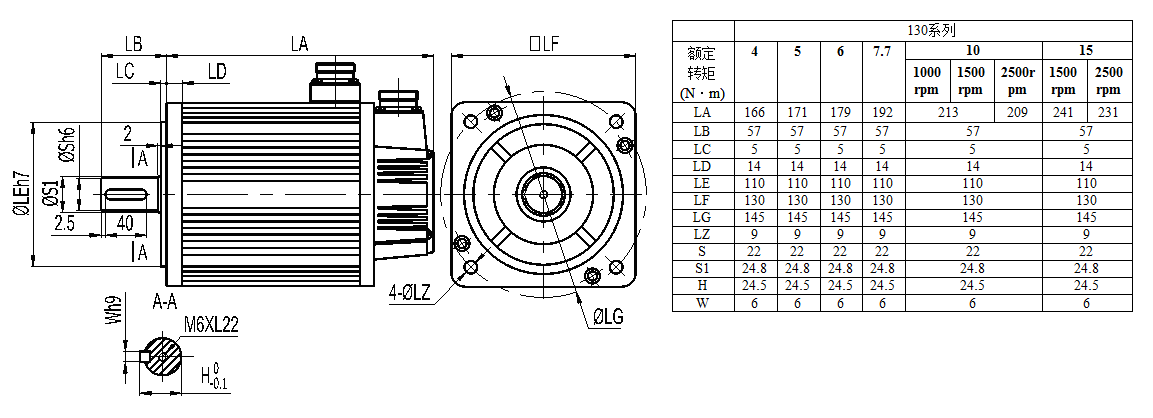

电机尺寸图：
参数表：
电机型号 | D130ST-M04025 LB□（□□） | D130ST-M05025 LB□（□□） | D130ST-M06025 LB□（□□） | D130ST-M07725 LB□（□□） | |||||||||||||||||||||||
额定功率 （KW） | 1.0 | 1.3 | 1.5 | 2.0 | |||||||||||||||||||||||
额定线电压 （V） | 220 | 220 | 220 | 220 | |||||||||||||||||||||||
额定线电流 （A） | 4.0 | 5.0 | 6.0 | 7.5 | |||||||||||||||||||||||
额定转速 （rpm） | 2500 | 2500 | 2500 | 2500 | |||||||||||||||||||||||
额定力矩 （N.m） | 4 | 5.0 | 6 | 7.7 | |||||||||||||||||||||||
峰值力矩 （N.m） | 12 | 15 | 18 | 22 | |||||||||||||||||||||||
反电势 （V/1000r/min） | 72 | 68 | 65 | 68 | |||||||||||||||||||||||
力矩系数 （N.m/A） | 1.0 | 1.0 | 1.0 | 1.03 | |||||||||||||||||||||||
转子惯量 （Kg.m2） | 0.85×10-3 | 1.06×10-3 | 1.26×10-3 | 1.53×10-3 | |||||||||||||||||||||||
绕组（线间）电阻 （Ω） | 2.76 | 1.84 | 1.21 | 1.01 | |||||||||||||||||||||||
绕组（线间）电感 （mH） | 6.42 | 4.9 | 3.87 | 2.94 | |||||||||||||||||||||||
电气时间常数 （ms） | 2.32 | 2.66 | 3.26 | 3.80 | |||||||||||||||||||||||
重量 （Kg） | 6.2 | 6.6 | 7.4 | 8.3 | |||||||||||||||||||||||
电机型号 | D130ST-M10010 LB□ | D130ST-M10015 LB□（□） | D130ST-M10025 LB□（□□） | D130ST-M15015 LB□（□） | D130ST-M15025 LB□（□□） | ||||||||||||||||||||||
额定功率 （KW） | 1.0 | 1.5 | 2.6 | 2.3 | 3.8 | ||||||||||||||||||||||
额定线电压 （V） | 220 | 220 | 220 | 220 | 220 | ||||||||||||||||||||||
额定线电流 （A） | 4.5 | 6.0 | 10 | 9.5 | 13.5 | ||||||||||||||||||||||
额定转速 （rpm） | 1000 | 1500 | 2500 | 1500 | 2500 | ||||||||||||||||||||||
额定力矩 （N.m） | 10 | 10 | 10 | 15 | 15 | ||||||||||||||||||||||
峰值力矩 （N.m） | 20 | 25 | 25 | 30 | 30 | ||||||||||||||||||||||
反电势（V/1000r/min） | 140 | 103 | 70 | 114 | 67 | ||||||||||||||||||||||
力矩系数 （N.m/A） | 2.2 | 1.67 | 1.0 | 1.58 | 1.11 | ||||||||||||||||||||||
转子惯量 （Kg.m2） | 1.94×10-3 | 1.94×10-3 | 1.94×10-3 | 2.77×10-3 | 2.77×10-3 | ||||||||||||||||||||||
绕组（线间）电阻 （Ω） | 2.7 | 1.5 | 0.73 | 1.1 | 0.49 | ||||||||||||||||||||||
绕组（线间）电感 （mH） | 8.8 | 4.37 | 2.45 | 4.45 | 1.68 | ||||||||||||||||||||||
电气时间常数 （ms） | 3.26 | 2.91 | 3.36 | 4.05 | 3.43 | ||||||||||||||||||||||
重量 （Kg） | 10.2 | 10.2 | 9.8 | 12.6 | 11.7 | ||||||||||||||||||||||
编码器线数 （PPR） | 2500 | ||||||||||||||||||||||||||
电机绝缘等级 | ClassF（130℃） | ||||||||||||||||||||||||||
防护等级 | IP65 | ||||||||||||||||||||||||||
使用环境 | 环境温度： -20℃～ +50℃ 环境湿度：相对湿度<90%（不结霜条件） | ||||||||||||||||||||||||||
电机绕组插座 | 绕组引线 | U | V | W | PE | ||||||||||||||||||||||
插座编号 | 2 | 3 | 4 | 1 | |||||||||||||||||||||||
编码器插座 | 信号引线 | 5V | 0V | A+ | B+ | Z+ | A- | B- | Z- | U+ | V+ | W+ | U- | V- | W- | PE | |||||||||||
插座编号 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | ||||||||||||
