110#交流伺服
交流伺服电机与相应伺服驱动器装置配套构成的伺服系统，可广泛应用于机床、纺织、塑胶、印染、印刷、建材、包装、木工等领域电机由定子、转子、高精度反馈元件（如：光电编码器、旋转变压器等）组成。采用高性能稀土永磁材料形成气隙磁场，采用无机壳定子铁芯，温度梯度大，散热效率高，具有如下特点：
*结构紧凑、功率密度高、体积小；转动惯量小，晌应速度快
*超高内禀矫顽力稀土永磁材料；抗去磁能力强
*低速转矩脉动小；平衡精度高，高速运行平稳；噪音低、振动小
峰值转矩达到额定转矩200%，300%
*电机种类多样（1050~2350W，DC24~72V，AC220V带制动器、油封等）
*高速运行转速可高达3500rpm
有关直流伺服电机电压，功率，转速，编码器更换，配减速箱等性能问题，或电机定制开发，驱动器定制开发，请来电咨询：13928804016凌工（微信号同步）

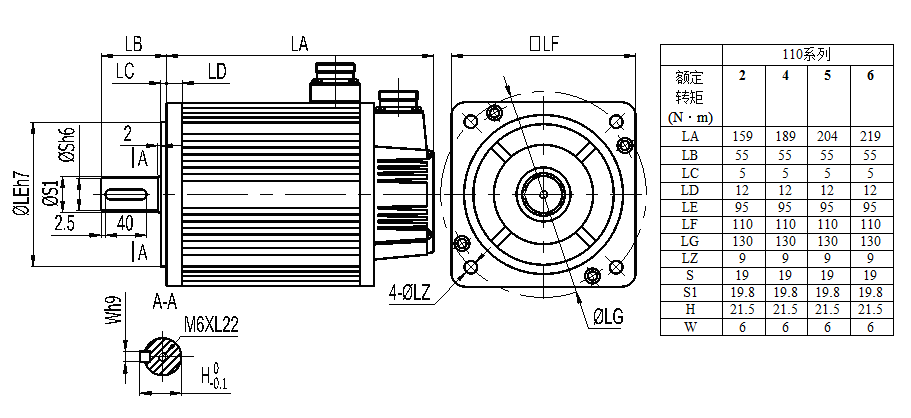

电机尺寸图：
参数表：
电机型号 | D110ST-M02030LB□（□□） | D110ST-M04020 LB□（□□） | D110ST-M04030 LB□（□□） | |||||||||||||||||||||
额定功率（KW） | 0.6 | 0.8 | 1.2 | |||||||||||||||||||||
额定线电压（V） | 220 | 220 | 220 | |||||||||||||||||||||
额定线电流（A） | 2.5 | 3.5 | 5.0 | |||||||||||||||||||||
额定转速（rpm） | 3000 | 2000 | 3000 | |||||||||||||||||||||
额定力矩（N.m） | 2 | 4 | 4 | |||||||||||||||||||||
峰值力矩（N.m） | 6 | 12 | 12 | |||||||||||||||||||||
反电势（V/1000r/min） | 56 | 79 | 54 | |||||||||||||||||||||
力矩系数（N.m/A） | 0.8 | 1.14 | 0.8 | |||||||||||||||||||||
转子惯量（Kg.m2） | 0.31×10-3 | 0.54×10-3 | 0.54×10-3 | |||||||||||||||||||||
绕组（线间）电阻（Ω） | 3.6 | 2.41 | 1.09 | |||||||||||||||||||||
绕组（线间）电感（mH） | 8.32 | 7.3 | 3.3 | |||||||||||||||||||||
电气时间常数 （ms） | 2.3 | 3 | 3.0 | |||||||||||||||||||||
重量 （Kg） | 4.5 | 6 | 6 | |||||||||||||||||||||
电机型号 | D110ST-M05030 LB□（□□） | D110ST-M06020 LB□（□□） | D110ST-M06030 LB□（□□） | |||||||||||||||||||||
额定功率（KW） | 1.5 | 1.2 | 1.8 | |||||||||||||||||||||
额定线电压（V） | 220 | 220 | 220 | |||||||||||||||||||||
额定线电流（A） | 6.0 | 4.5 | 6.0 | |||||||||||||||||||||
额定转速（rpm） | 3000 | 2000 | 3000 | |||||||||||||||||||||
额定力矩（N.m） | 5 | 6 | 6 | |||||||||||||||||||||
峰值力矩（N.m） | 15 | 12 | 18 | |||||||||||||||||||||
反电势（V/1000r/min） | 62 | 83 | 60 | |||||||||||||||||||||
力矩系数 （N.m/A） | 0.83 | 1.3 | 1.0 | |||||||||||||||||||||
转子惯量 （Kg.m2） | 0.63×10-3 | 0.76×10-3 | 0.76×10-3 | |||||||||||||||||||||
绕组（线间）电阻 （Ω） | 1.03 | 1.46 | 0.81 | |||||||||||||||||||||
绕组（线间）电感 （mH） | 3.43 | 4.7 | 2.59 | |||||||||||||||||||||
电气时间常数 （ms） | 3.33 | 3.2 | 3.2 | |||||||||||||||||||||
重量 （Kg） | 6.8 | 7.9 | 7.9 | |||||||||||||||||||||
编码器线数 （PPR） | 2500 | |||||||||||||||||||||||
电机绝缘等级 | Class F（130℃） | |||||||||||||||||||||||
防护等级 | IP65 | |||||||||||||||||||||||
使用环境 | 环境温度： -20℃～ +50℃ 环境湿度：相对湿度<90%（不结霜条件） | |||||||||||||||||||||||
电机绕组插座 | 绕组引线 | U | V | W | PE | |||||||||||||||||||
插座编号 | 2 | 3 | 4 | 1 | ||||||||||||||||||||
编码器插座 | 信号引线 | 5V | 0V | A+ | B+ | Z+ | A- | B- | Z- | U+ | V+ | W+ | U- | V- | W- | PE | ||||||||
插座编号 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | |||||||||
