90#交流伺服
交流伺服电机与相应伺服驱动器装置配套构成的伺服系统，可广泛应用于机床、纺织、塑胶、印染、印刷、建材、包装、木工等领域电机由定子、转子、高精度反馈元件（如：光电编码器、旋转变压器等）组成。采用高性能稀土永磁材料形成气隙磁场，采用无机壳定子铁芯，温度梯度大，散热效率高，具有如下特点：
*结构紧凑、功率密度高、体积小；转动惯量小，晌应速度快
*超高内禀矫顽力稀土永磁材料；抗去磁能力强
*低速转矩脉动小；平衡精度高，高速运行平稳；噪音低、振动小峰值转矩达到额定转矩200%，300%
*电机种类多样（750~1500W，DC24~72V，AC220V带制动器、油封等）
*高速运行转速可高达5000rpm
有关直流伺服电机电压，功率，转速，编码器更换，配减速箱等性能问题，或电机定制开发，驱动器定制开发，请来电咨询：13928804016凌工（微信号同步）

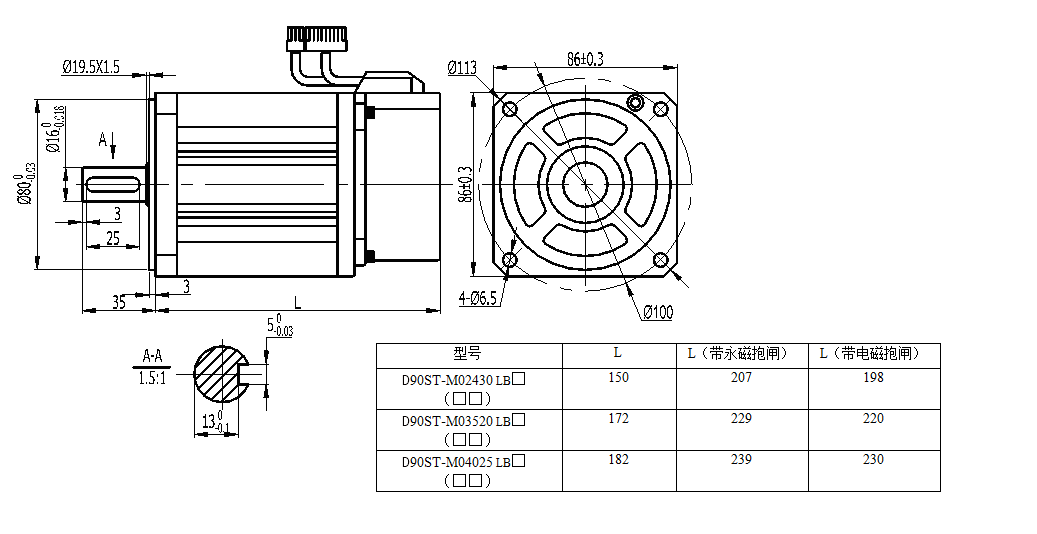

电机尺寸图：
参数表：
电机型号 | D90ST-M02430 LB□（□X） | D90ST-M03520 LB□（□X） | D90ST-M04025 LB□（□X） | |||||||||||||||||||
额定功率 （KW） | 0.75 | 0.75 | 1.0 | |||||||||||||||||||
额定线电压 （V） | 220 | 220 | 220 | |||||||||||||||||||
额定线电流 （A） | 3 | 3.0 | 4 | |||||||||||||||||||
额定转速 （rpm） | 3000 | 2000 | 2500 | |||||||||||||||||||
额定力矩 （N.m） | 2.4 | 3.5 | 4 | |||||||||||||||||||
峰值力矩 （N.m） | 7.1 | 10.5 | 12 | |||||||||||||||||||
峰值电流 （A） | 9 | 9 | 12 | |||||||||||||||||||
反电势 （V/krpm） | 51 | 67 | 60 | |||||||||||||||||||
力矩系数 （N.m/A） | 0.8 | 1.2 | 1.0 | |||||||||||||||||||
转子惯量 （Kg.m2） | 2.45×10-4 | 3.4×10-4 | 3.7×10-4 | |||||||||||||||||||
绕组（线间）电阻 （Ω） | 3.2 | 4.06 | 2.69 | |||||||||||||||||||
绕组（线间）电感 （mH） | 7.0 | 9.7 | 6.21 | |||||||||||||||||||
电气时间常数 （ms） | 2.2 | 2.39 | 2.3 | |||||||||||||||||||
重量 （Kg） | 3.1 | 3.9 | 4.2 | |||||||||||||||||||
编码器线数 （PPR） | 2500 | |||||||||||||||||||||
电机绝缘等级 | ClassF（130℃） | |||||||||||||||||||||
防护等级 | IP65 | |||||||||||||||||||||
使用环境 | 环境温度： -20℃～ +50℃ 环境湿度：相对湿度<90%（不结霜条件） | |||||||||||||||||||||
电机绕组插座 | 绕组引线 | U（红） | V（黄） | W（蓝） | PE（黄绿/黑） | |||||||||||||||||
插座编号 | 1 | 2 | 3 | 4 | ||||||||||||||||||
编码器插座 | 信号引线 | 5V | 0V | B+ | Z- | U+ | Z+ | U- | A+ | V+ | W+ | V- | A- | B- | W- | PE | ||||||
插座编号 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | |||||||
