80#交流伺服
交流伺服电机与相应伺服驱动器装置配套构成的伺服系统，可广泛应用于机床、纺织、塑胶、印染、印刷、建材、包装、木工等领域电机由定子、转子、高精度反馈元件（如：光电编码器、旋转变压器等）组成。采用高性能稀土永磁材料形成气隙磁场，采用无机壳定子铁芯，温度梯度大，散热效率高，具有如下特点：
*结构紧凑、功率密度高、体积小；转动惯量小，晌应速度快
*超高内禀矫顽力稀土永磁材料；抗去磁能力强
*低速转矩脉动小；平衡精度高，高速运行平稳；噪音低、振动小峰值转矩达到额定转矩200%，300%
*电机种类多样（750~1500W，DC24~72V，AC220V带制动器、油封等）
*高速运行转速可高达5000rpm
有关直流伺服电机电压，功率，转速，编码器更换，配减速箱等性能问题，或电机定制开发，驱动器定制开发，请来电咨询：13928804016凌工（微信号同步）

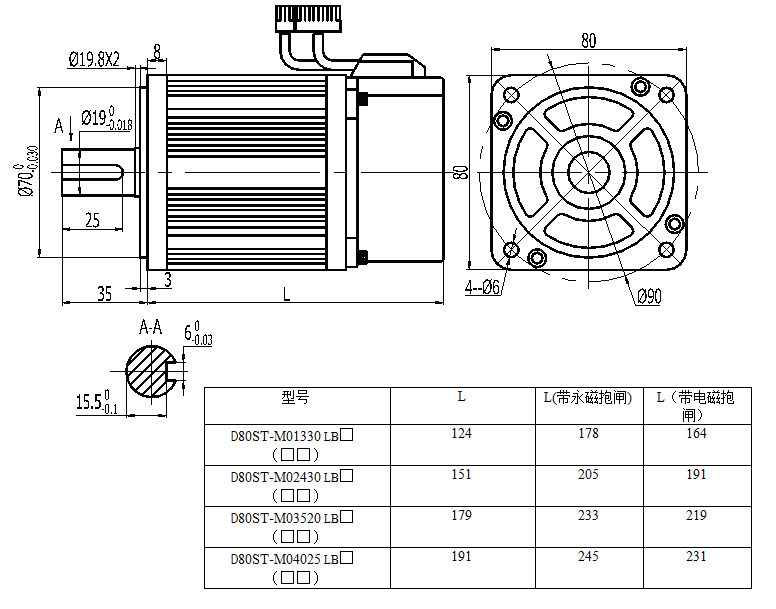

电机尺寸图：
参数表：
电机型号 | D80ST-M01330 LB□（□X） | D80ST-M02430 LB□（□X） | D80ST-M03520 LB□（□X） | D80ST-M04025 LB□（□X） | |||||||||||||||||||
额定功率（KW） | 0.4 | 0.75 | 0.73 | 1.0 | |||||||||||||||||||
额定线电压（V） | 220 | 220 | 220 | 220 | |||||||||||||||||||
额定线电流（A） | 2 | 3.0 | 3.0 | 4.4 | |||||||||||||||||||
额定转速（rpm） | 3000 | 3000 | 2000 | 2500 | |||||||||||||||||||
额定力矩（N.m） | 1.27 | 2.39 | 3.5 | 4.0 | |||||||||||||||||||
峰值力矩（N.m） | 3.8 | 7.1 | 10.5 | 12 | |||||||||||||||||||
峰值电流（A） | 6 | 9.0 | 9.0 | 13.2 | |||||||||||||||||||
反电势（V/krpm） | 40 | 48 | 71 | 56 | |||||||||||||||||||
力矩系数（N.m/A） | 0.64 | 0.8 | 1.17 | 0.9 | |||||||||||||||||||
转子惯量（Kg.m2） | 1.05×10-4 | 1.82×10-4 | 2.63×10-4 | 2.97×10-4 | |||||||||||||||||||
绕组（线间）电阻（Ω） | 4.44 | 2.88 | 3.65 | 1.83 | |||||||||||||||||||
绕组(线间电感) （mH） | 7.93 | 6.4 | 8.8 | 4.72 | |||||||||||||||||||
电气时间常数（ms） | 1.66 | 2.22 | 2.4 | 2.58 | |||||||||||||||||||
重量（Kg） | 1.78 | 2.86 | 3.9 | 4.1 | |||||||||||||||||||
编码器线数 （PPR） | 2500 | ||||||||||||||||||||||
电机绝缘等级 | ClassF（130℃） | ||||||||||||||||||||||
防护等级 | IP65 | ||||||||||||||||||||||
使用环境 | 环境温度： -20℃～ +50℃ 环境湿度：相对湿度<90%（不结霜条件） | ||||||||||||||||||||||
电机绕组插座 | 绕组引线 | U（红） | V（黄） | W（蓝） | PE（黄绿/黑） | ||||||||||||||||||
插座编号 | 1 | 2 | 3 | 4 | |||||||||||||||||||
编码器插座 | 信号引线 | 5V | 0V | B+ | Z- | U+ | Z+ | U- | A+ | V+ | W+ | V- | A- | B- | W- | PE | |||||||
插座编号 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | ||||||||
